高輝度ラインLED照明装置 GLBシリーズ

●集光レンズ

●放熱構造

■GLBシリーズは、多機能型・簡易型・電圧可変型の３タイプの電源を用意

■最適化された独自の放熱形状で高輝度を実現

■蛍光灯メーカーとして設計したLED照明のため、蛍光灯と同じ拡散性を重視した仕様

■低消費電力で長寿命

■広範囲の照射に最適

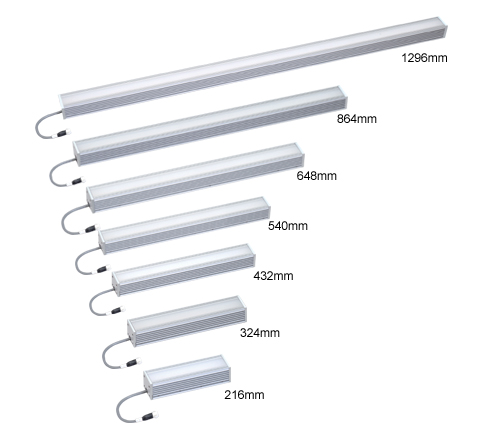

■ライン長は、216mm～2376mmまでを標準機としてラインナップ。

■最長は、3,996mmまで製作可能

■複数系統接続（調光機能は一括）可能

■発光色は、標準色が5000Kの白で、他にR（赤）G（緑）B（青）や電球色、
　高演色仕様（Ra95）の白も製作可能

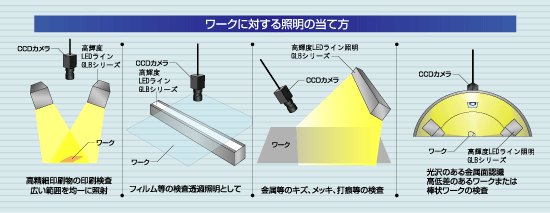

■金属メッキや樹脂などの傷、ムラ、打痕の検査

■不織布や紙、ダンボール、ゴムの外観検査

■フィルムの検査

■自動車部品の外観検査

■印刷検査

■食品や薬、容器やガラス製品の検査

■ 製品位置だし

■広い範囲を照射したい場合

発光部仕様

型式名	LBX□□□H-△
□	216、324、432、540、648、864、1296、1620、1836、2052、2376
△	拡散板：M、D、W　偏光板：P　集光レンズ：GSY
LED発光色	標準：白（5000K）、受注色：RGB、電球色、6500K、高演色仕様、UV
外装材質	アルミ/アクリル材（拡散板）
冷却方法	自然空冷
動作温度範囲	0℃～40℃
動作湿度範囲	20～75%
保存温度範囲	-10℃～75℃
保存湿度範囲	20～75%
レーザークラス	クラス2 LED製品：ビームを直接みたり触れないこと

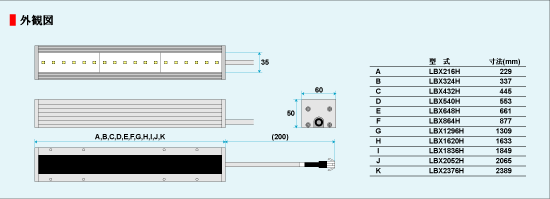

型式	発光面（mm）	消費電力（W）	重量（g）
LBX216H	216	16	800
LBX324H	324	24	1150
LBX423H	423	32	1500
LBX540H	540	40	1850
LBX648H	648	48	2200
LBX864H	864	64	2900
LBX1296H	1296	96	4300
LBX1620H	1620	120	5350
LBX1836H	1836	136	6050
LBX2052H	2052	152	6750
LBX2376H	2376	176	7800

TOPへ

GLB-Hシリーズ

78kHz PWM調光多機能型
電源型式：RVC60PT100/RVC60PT200

■入力電圧は、AC100V～240Vまでのワールドワイドタイプ

■PWM調光　78KHz / 調光幅 0%～100%

■外部制御端子により8bit256諧調 / アナログ0～4.5V調光 / ON-OFF制御可能

■点灯 / 消灯応答速度 100μ/sec tpy

■マージンを持った設計により輝度劣化は最小限

■ ケーブル長は、電源から照明本体間を最長10mまで延長可能

GLB-E，DLCシリーズ

電圧調光　電圧可変型
電源型式：EPD6A-LC-R、DLCシリーズ

■電圧調光によりチラツキがないため、ラインスキャンカメラに最適

■入力電圧は、AC100V～240Vまでのワールドワイドタイプ

■無段階調光機能 / 調光幅 0%～135%（EPD6A-LC-R）

■無段階調光機能 / 調光幅 0%～100%（DLCシリーズ）

■外部端子によるON/OFF機能

■ 点灯 / 消灯応答速度 500mS

■GLB-Hシリーズと比較し、高出力化により最大光量アップ（EPD-LC-R）

■低出力時でも、効率性が非常に高く消費電力削減効果が非常に高いので、省エネ

■ケーブル長は、電源から照明本体間を最長10mまで延長可能

GLB-SRシリーズ
DC24V入力　78kHz PWM調光簡易型電源型式：RVC100-R ■入力は、DC24V仕様 ■PWM調光　78KHz / 調光幅 0%～100% ■外部端子によるON/OFF機能 ■点灯 / 消灯応答速度 100μ/sec typ ■デジタル表示コントローラーによる軽快な操作性 ■ ケーブル長は、コントローラーから照明本体間を最長10mまで延長可能

W：光量重視タイプ。
ほとんど透明に近い拡散板を使用しています。

M：標準タイプ。
均一光を得るために使用しています。

D：拡散重視タイプ。
Mタイプと比較して、ワークのぎらつきやムラを抑えたい場合に効果的です。

P：偏光板。
カメラレンズ用偏光フィルターとの併用により、不要な反射をカットします。

GSY：集光タイプ。
集光レンズ付にすることで、拡散している光をまとめ必要な部分に強い光を照射することができます。

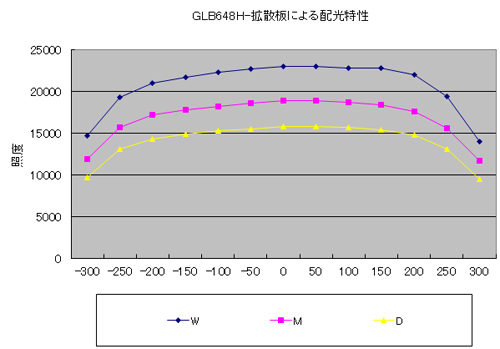

●拡散板による照度比較　WD=100mm

TOPへ

GLB-Hシリーズ

セット型番	内訳型番
セット型番	LEDバー	電源	出力ケーブル
GLB216H-M	LBX216H-M	RVC60PT100	BCP3HM
GLB324H-M	LBX324H-M	RVC60PT100	BCP3HM
GLB432H-M	LBX432H-M	RVC60PT100	BCP3HM
GLB540H-M	LBX540H-M	RVC60PT100	BCP3HM
GLB648H-M	LBX648H-M	RVC60PT100	BCP3HM
GLB864H-M	LBX864H-M	RVC60PT100-T1	BCP3HM
GLB1296H-M	LBX1296H-M	RVC60PT100-T1	BCP3HM
GLB1620H-M	LBX1620H-M	RVC60PT200-NJC	BCP3HM-NJC
GLB1836H-M	LBX1836H-M	RVC60PT200-NJC	BCP3HM-NJC
GLB2052H-M	LBX2052H-M	RVC60PT200-NJC	BCP3HM-NJC
GLB2376H-M	LBX2376H-M	RVC60PT200-NJC	BCP3HM-NJC

GLB-Hシリーズ　ツインセット（発光部：2本、電源：1台、ケーブル：2本）

セット型番	内訳型番
セット型番	LEDバー	電源	出力ケーブル
GLB216H-M-T	LBX216H-M ×2	RVC60PT100	BCP3HM ×2
GLB324H-M-T	LBX324H-M ×2	RVC60PT100	BCP3HM ×2
GLB432H-M-T	LBX432H-M ×2	RVC60PT100	BCP3HM ×2
GLB540H-M-T	LBX540H-M ×2	RVC60PT100	BCP3HM ×2
GLB648H-M-T	LBX648H-M ×2	RVC60PT100	BCP3HM ×2
GLB864H-M-T	LBX864H-M ×2	RVC60PT200	BCP3HM ×2
GLB1296H-M-T	LBX1296H-M ×2	RVC60PT200	BCP3HM ×2

GLB-Eシリーズ

セット型番	内訳型番
セット型番	LEDバー	電源	出力ケーブル
GLB216E-M	LBX216H-M	EPD6A-LC-R	BCP3HM
GLB324E-M	LBX324H-M	EPD6A-LC-R	BCP3HM
GLB432E-M	LBX432H-M	EPD6A-LC-R	BCP3HM
GLB540E-M	LBX540H-M	EPD6A-LC-R	BCP3HM
GLB648E-M	LBX648H-M	EPD6A-LC-R	BCP3HM
GLB864E-M	LBX864H-M	EPD6A-LC-R-T1	BCP3HM
GLB1296E-M	LBX1296H-M	EPD6A-LC-R-T1	BCP3HM
GLB1620E-M	LBX1620H-M	DLC03W-LD-LCG-NJC	BCP3HM-NJC
GLB1836E-M	LBX1836H-M	DLC03W-LD-LCG-NJC	BCP3HM-NJC
GLB2052E-M	LBX2052H-M	DLC03W-LD-LCG-NJC	BCP3HM-NJC
GLB2376E-M	LBX2376H-M	DLC03W-LD-LCG-NJC	BCP3HM-NJC

GLB-Eシリーズ　ツインセット（発光部：2本、電源：1台、ケーブル：2本）

セット型番	内訳型番
セット型番	LEDバー	電源	出力ケーブル
GLB216E-M-T	LBX216H-M ×2	EPD6A-LC-R	BCP3HM ×2
GLB324E-M-T	LBX324H-M ×2	EPD6A-LC-R	BCP3HM ×2
GLB432E-M-T	LBX432H-M ×2	EPD6A-LC-R	BCP3HM ×2
GLB540E-M-T	LBX540H-M ×2	EPD6A-LC-R	BCP3HM ×2
GLB648E-M-T	LBX648H-M ×2	EPD6A-LC-R	BCP3HM ×2
GLB864DLC-M-T	LBX864H-M ×2	DLC03W-LD-LCG-NJC	BCP3HM ×2
GLB1296DLC-M-T	LBX1296H-M ×2	DLC03W-LD-LCG-NJC	BCP3HM ×2
GLB1620DLC-M-T	LBX1620H-M ×2	DLC06W-LD-LCG-NJC	BCP3HM-NJC ×2
GLB1836DLC-M-T	LBX1836H-M ×2	DLC06W-LD-LCG-NJC	BCP3HM-NJC ×2
GLB2052DLC-M-T	LBX2052H-M ×2	DLC06W-LD-LCG-NJC	BCP3HM-NJC ×2
GLB2376DLC-M-T	LBX2376H-M ×2	DLC06W-LD-LCG-NJC	BCP3HM-NJC ×2

GLB-SRシリーズ

セット型番	内訳型番
セット型番	LEDバー	電源	出力ケーブル
GLB216SR-M	LBX216H-M	RVC100-R	BCP3RM
GLB324SR-M	LBX324H-M	RVC100-R	BCP3RM
GLB432SR-M	LBX432H-M	RVC100-R	BCP3RM
GLB540SR-M	LBX540H-M	RVC100-R	BCP3RM
GLB648SR-M	LBX648H-M	RVC100-R	BCP3RM

GLB-SRシリーズ　ツインセット（発光部：2本、電源：1台、ケーブル：2本）

セット型番	内訳型番
セット型番	LEDバー	電源	出力ケーブル
GLB216SR-M-T	LBX216H-M ×2	RVC100-R	BCP3RM ×2
GLB324SR-M-T	LBX324H-M ×2	RVC100-R	BCP3RM ×2
GLB432SR-M-T	LBX432H-M ×2	RVC100-R	BCP3RM ×2
GLB540SR-M-T	LBX540H-M ×2	RVC100-R	BCP3RM ×2
GLB648SR-M-T	LBX648H-M ×2	RVC100-R	BCP3RM ×2

※拡散板付は、標準仕様のMになっています。
※ケーブル長は、標準3Mです。延長（4M以上）をご希望の場合は、型式の最後に-10M等の必要なメートル数を記載して下さい。最長は10Mまでになりますが、10M以上の場合は、ご相談下さい。

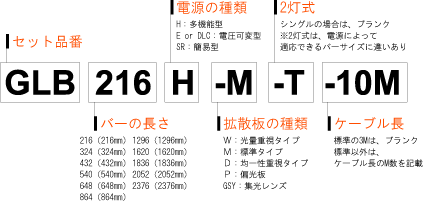

型番説明

TOPへ
