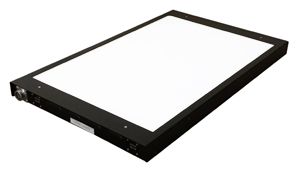

160×160mmの高輝度LEDパネルを開発しました。

薄型35〜40mm)で高輝度20,000cd/u照度60,000Lux 均一性は、90%以上(9分割)です


色温度は、標準品が5000K仕様になります。

LPM-Sシリーズと比較して、消費電力が30%削減します。

形状は、幅広ライン照明タイプと面照明タイプをラインナップ。

特注にて、大型LED面照明も製作可能です。


■高輝度で高均一な面照明

■電源は、多機能型と電圧可変型を用意

■ファンを使用した強制空冷仕様


■特注サイズや特殊形状も製作可能

■160×160mmのLEDパネルを使用することによりお客様に合った発光面サイズの照明を提供

■標準サイズ以外の発光面も製作可能

■発光色は、標準色が5000Kの白で、他にG(緑)B(青)や電球色、
  高演色仕様(Ra95)の白も製作可能

■バックライト照明として、ガラス製品や合成樹脂製品等の透明・半透明物体における
  ピンホール・気泡・異物混入等の外観形状検査。

■LCDの検査工程、基板工程、光学特性検査工程、点灯検査工程の検査光源

■バックライトの光を利用したシルエットによる有無検査・形状検査・寸法検査

■光学フィルムやシートの検査

■カメラモジュール評価用検査



発光部仕様

型式名 LP160-□□□□
発光面サイズ
LED発光色 標準:白(5000K)、受注色:緑、青、電球色、6500K、高演色仕様
外装材質 アルミ/アクリル材(拡散板)
冷却方法 強制空冷(ファン)
寿命 定格寿命30,000時間 ※保証値ではありません
輝度 20,000cd/u以上
均一性 90%以上(9分割測定)
調光範囲 0〜100%
動作温度範囲 0℃〜40℃
動作湿度範囲 20〜75%
保存温度範囲 -10℃〜75℃
保存湿度範囲 20〜75%

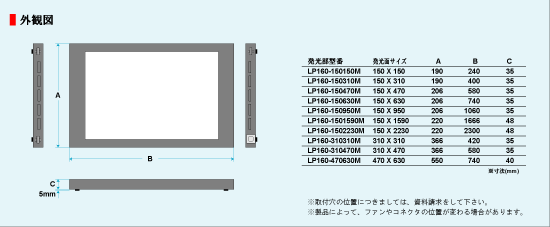

セット型番 内訳型番
LED部 電源部 出力ケーブル
LP160-M-150150H LP160-150150M RVC60PT100-N207F12 BCM3HM-NJC207
LP160-M-150310H LP160-150310M RVC60PT100-N207F12 BCM3HM-NJC207
LP160-M-150470H LP160-150470M RVC60PT100-N207F12 BCM3HM-NJC207
LP160-M-150630H LP160-150630M RVC60PT100-N207F12 BCM3HM-NJC207
LP160-M-150950H LP160-150950M RVC60PT100-N207F12 BCM3HM-NJC207
LP160-M-1501590H LP160-1501590M RVC60PT200-N207F12 BCM3HM-NJC207
LP160-M-1502230H LP160-1502230M RVC60PT200-N207F12 BCM3HM-NJC207
LP160-M-310310H LP160-310310M RVC60PT100-N207F12 BCM3HM-NJC207
LP160-M-310470H LP160-310470M RVC60PT100-N207F12 BCM3HM-NJC207
LP160-M-470470H LP160-470470M RVC60PT100-N207F12 BCM3HM-NJC207
LP160-M-470630H LP160-470630M RVC60PT200-N207F12 BCM3HM-NJC207

※ケーブル長は、標準3Mです。延長(4M以上)をご希望の場合は、型式の最後に-10M等の必要なメートル数を記載して下さい。最長は10Mまでになりますが、10M以上の場合は、ご相談下さい。
※電源部を電圧可変にしたい場合は、セット型番の後ろのHをCに変更して下さい。
  例)LP160-M-310310H → LP160-H-310310C

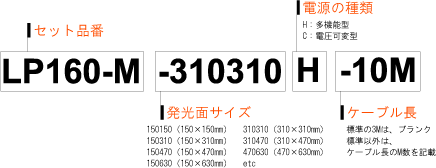

型番説明
