実体顕微鏡用LED照明装置
当社製リングLED照明装置は、低価格タイプと高照度タイプの２機種を用意。発光色も白色と電球色を選択可能。
MOLE92シリーズ
MOLE92は、当社リング蛍光灯照明でも採用しているリングアダプター式と３点クランプ式の２種類あり、世界各国の実体顕微鏡に装着可能なLED照明装置です。
- 世界各国の実体顕微鏡に対応
- LEDの球数：30個
- 消費電力：2.5W（低消費電力）
- 拡散板、色補正フィルターも選択可能
- 調光機能付：100〜0%
- リング蛍光ランプと遜色ない光量
- RoHS対応
- ACアダプタは、各種電気規格対応 AC100V〜240V
- MADE IN JAPAN
発光部
| 型番 | MOLE92 |
|---|---|
| 入力電圧 | DC12V |
| 消費電力 | 2.5W |
| 出力電流 | 140mA MAX |
専用アダプター部
| 入力 | AC100V〜240V |
|---|---|
| 出力 | DC12V 1A |
| 適合資格 | CE、UL、PSE |
| ユニット型番 | 取付方法 | 適応顕微鏡型番 |
|---|---|---|

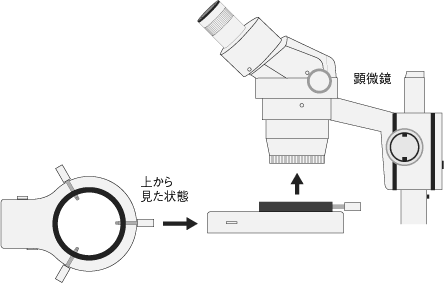

| ML92-C60-A/D | 3点ネジ止め式 | SMZ1500、SMZ1270、SMZ1000、SMZ800、SMZ745 |

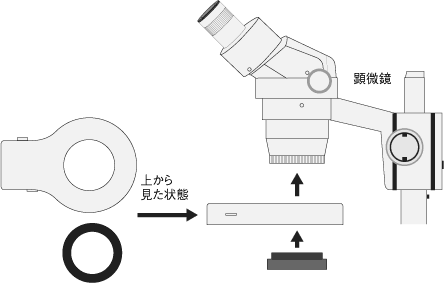

| ML92-F55-A/D-645 | 補助対物内ネジ | SMZ645/660 |
| ML92-F48-A/D-445 | 補助対物内ネジ | SMZ445/460、SMZ-1.1、SMZ-2B、SMZ-2T |
| ML92-F48-A/D-SMZ | 補助対物内ネジ | SMZ、SM-5/6 |
| ユニット型番 | 取付方法 | 適応顕微鏡型番 |
|---|---|---|
| ML92-F48-A/D-SZ | 補助対物内ネジ | SZ、SD、SF |
| ML92-F58-A/D-VM | 補助対物内ネジ | VM |
| ML92-F55-A/D-SZH | 補助対物内ネジ | SZH |
| ML92-C60-A/D | 3点ネジ止め式 | SZX |
| ユニット型番 | 取付方法 | 適応顕微鏡型番 |
|---|---|---|
| ML92-EMZ-A/D | 補助対物内ネジ | EMZ |
| ML92-EMF-A/D | 補助対物内ネジ | EMF、EMT |
| ML92-EMTR-A/D | 補助対物内ネジ | EMTR |
| ユニット型番 | 取付方法 | 適応顕微鏡型番 |
|---|---|---|
| ML92-C53-A/D | 3点ネジ止め式 | SDZ、SD、SDD |
| ML92-C60-A/D | 3点ネジ止め式 | SDF |
| ユニット型番 | 取付方法 | 適応顕微鏡型番 |
|---|---|---|
| ML92-C60-A/D | 3点ネジ止め式 | Sシリーズ |
MOLE90シリーズ
ML92と比較し、高照度タイプ。高倍率の実体顕微鏡に最適。
- LED球数：54個
- 消費電力：3.8W
- 拡散板、色補正フィルターも選択可能
- 調光機能付：100～0%
- リング蛍光ランプとおよそ倍の光量
- フリッカレス調光により、画像処理にも対応
- RoHS対応
- MADE IN JAPAN
発光部
| リング照明 | ||
|---|---|---|
| 型式 | HDW-9055 | HDW-9060 |
| 鏡筒取付径 | φ34～55mm | φ40～60mm |
| 推奨WD. | 60～150mm | |
| 色温度 | 8000K | |
| 寿命 | 約30,000時間（半減値） | |
| 全点灯仕様 | DC12V/3.8W | |
| 重量 | 120g | |
| 外形寸法 | 外形：92mm 内径：55mm | 外形：92mm 内径：60.5mm |
電源部
| PS09A-SI | |
|---|---|
| 入力電圧 | AC100V～120V |
| 容量 | 10W |
| 点灯方式. | 直流定電流点灯 |
| 調光 | 100～0% |
| 重量 | 520g |
| 外形寸法 | 55×70×130mm |
※AC100V～240Vのユニバーサル仕様も用意可能です。
| ユニット型番 | ユニット構成 | NIKON | OLYMPUS | 協和光学 | メイジテクノ | |
|---|---|---|---|---|---|---|
| 発光部 | 電源部 | |||||

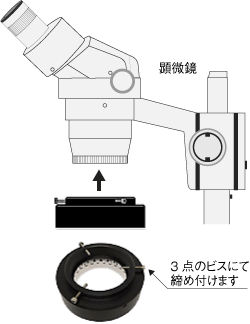

| HDW9055-PS （内径：φ55mm） | HDW-9055 | PS09A-SI | SMZ SMZ-1 SMZ-1B SMZ-2B SMZ-2T SMZ-5 SMZ-6 SMZ-10 MM-40 MM-60 MM-100A SMZ645 SMZ660 |
SZ61 SZ1145TR SZ1145 SZ4045 SZ4060 SZ6045 SZ6045TR SD3060 SD3045TI SF1060 SF2045 | SD SDZ | |
| その他先端部外径55mm以下の各社実体顕微鏡 | ||||||
| HDW9060-PS （内径：φ60mm | HDW-9060 | PS09A-SI | SMZ745 SMZ800 SMZ1000 SMZ1270 SMZ1500 | SZ1145CHI SZ6045CHI SZ4045CHI SZX7 SZX9 SZX10 SZX12 SZX16 |
SDF | EMZ EMF EMT EMTR |
| その他先端部外径60mm以下の各社実体顕微鏡 | ||||||
※標準色は、白色LEDです。電球色をご希望の場合は、ユニット型番の後ろに「-LEX」を追記して下さい。
ユニバーサル仕様ご希望の場合は、型式の最後に入力電圧（200Vなど）をご記入下さい
