高輝度LED照明用 各種電源
- 当社製のLED電源は、PWM調光仕様と電圧可変仕様を用意しております。
- AC100V～240V・50/60Hzの入力電圧に自動的に適応
- 標準出荷時は、AC100V用のプラグが付いています。
AC100V以外のプラグ形状をご希望の場合は、ご指定下さい。
| SVT | AC120V用3pに、AC100V用2pのアダプター付 | |
|---|---|---|
| CEEL | スイスコード | AC220V 〜 240V |
| BS | イギリスコード |

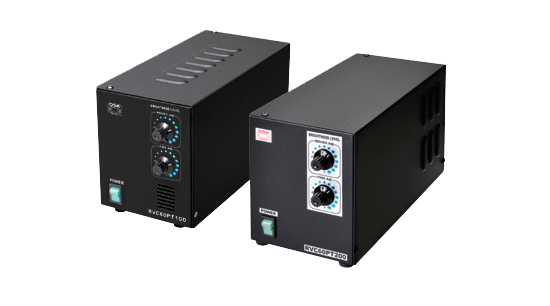

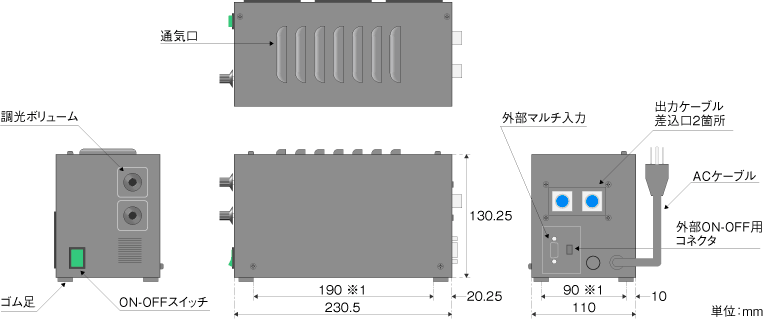

RVC60PT100 / RVC60PT200（多機能型）
- １台の電源に発光部２台接続可能。広範囲エリア照射に最適。LPM仕様は、電源１台に発光部１台。
- ROUGH（粗調）、FINE（微調）の2個のロータリースイッチにより 256階調78kHz PWM調光 / 調光幅 0～100%
- 外部制御端子により8bit256階調調光 / アナログ0-4.5V調光 ON-OFF制御可能
- 出力ケーブルは、10mまで延長可能
- ２系統の外部制御端子により、外部からの発光 / 消灯制御、デジタル / アナログ調光が可能
- ユニバーサル電源内蔵
AC100V～240V・50/60Hzの入力電圧に自動的に適応。
AC100V以外のお客様は、ACプラグをご指定下さい。 （上記ACプラグ参照）
2芯コネクタ
5芯コネクタ
PT100：7芯コネクタ
PT200：8芯コネクタ
| 型 式 | RVC60PT100 | RVC60PT200 |
|---|---|---|
| タイプ | 多機能型 | |
| 入力電圧 | AC100V～240V | |
| 出力電流 | 6A MAX | 10A MAX |
| 調 光 | PWM78KHz | |
| 調光範囲 | 0～100% | |
| 外部制御 | 有り デジタル：8bit256階調 アナログ：0～4.5V | |
| 点灯消灯応答速度 | 100μ/sec typ | |
| 重 量 | 1.5kg | 2.5kg |
| 型 式 | RVC60PT100 | RVC60PT200 |
|---|---|---|
| 電源１台で２灯を点灯する場合 | 216・324・432・540・648mm | 864～1296mm |
| 電源１台で１灯を点灯する場合 | 216～1296mm | 1620～2376mm |
※RVC60PT200は、RVC60PT100と外観寸法は同じですが、コネクタ等の位置が異なりますので、詳しい資料をご請求ください。
外部制御
A、外部ON-OFFコネクタを使用した制御
オプションのRCK-5M（2ピンケーブル）を。外部ON-OFFコネクタに接続することによりオープンで電源前面のロータリースイッチで設定した光量で点灯、ショートで消灯となります。
外部マルチ制御端子の9番ピンをショートし、外部調光に切り替えている際は反応しません。
点灯消灯の応答速度は100μs typです。
各ピンアサイメントについては、下記の表を参照してください。
| 端子 | 信号 | 線色 | |
|---|---|---|---|
| 1 | 上側 | ＋ | 黒 |
| 2 | 下側 | GND | 白 |
B、外部マルチ制御コネクタを使用した制御
市販のD-sub15ピンケーブルを、外部マルチ制御コネクタに接続し、9番ピンをGNDにショートすることにより、下記の機能が使用できます。9番ピンショートの状態では電源前面のロータリースイッチによる調光、外部ON-OFFコネクタによる点灯消灯は反応しません。
- ①外部接点によるON-OFF
- 外部マルチ制御コネクタの11番ピンをGND（15番ピン）にショートすることにより点灯しますオープンで消灯です。
外部ON-OFFコネクタを使用した制御の場合とロジックが逆になりますのでご注意ください。 - ②アナログ電圧（0-4.5V）による調光
- LED点灯状態で、13番ピン（＋）、12番ピン（GND）間に0-4.5Vの電圧を印加することにより調光できます。
- ③8bit調光信号による調光
- 1〜8番ピンをGNDにショートすることにより光量を設定、10番ピン（WR）をショートするときのたち下りエッジでデータを取り込みます
- データ書き込み用シーケンス
※外部制御状態で書き込めます。手動の時は書き込めません。
また電源をOFFにすると書き込んだデータは消えてしまいます。
- ①調光データ（B0～B7）を負理論出力（LOWレベル：1）
- ②書き込みビット出力（立下りエッジでデータを取り込みます）
※外部制御端子のピンアサイメントと制御信号駆動推奨回路は、別途資料をご請求ください。

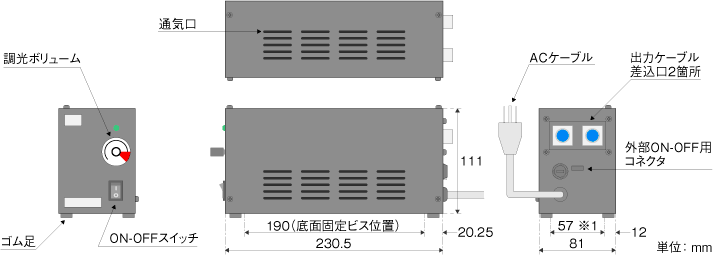

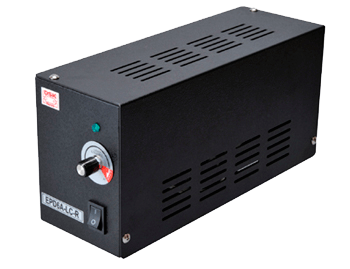

EPD6A-LC-R（電圧可変型）
- ラインセンサーカメラや速いシャッタースピードに対応した電圧可変方式の電源です
- 入力電圧はAC100V～AC240Vまでのワールドワイドタイプ
- 2チャンネルの出力端子を装備。ケーブル加工により複数灯の同時点灯も可能
- 0～135%の調光機能。全灯同時に調光可能
- 低出力時でも、効率特性が非常に高く消費電力削減効果が非常に高い
- 外部端子によるON/OFF機能
- ケーブル長は、電源から照明本体を最長10mまで延長可能
| 型 式 | EPD6A-LC-R |
|---|---|
| タイプ | 電圧可変型 |
| 入力電圧 | AC100V～240V 50/60Hz |
| 出力電流 | 6A MAX |
| 調光 | 電圧可変 |
| 調光範囲 | 0～135% |
| 外部制御 | 有り 外部端子によるON/OFF機能 |
| 点灯消灯応答速度 | 500mS |
| 重量 | 1.6kg |
EPD6A-LC-R 外部制御
本体背面にある外部ON-OFFコネクタを使用し、外部からの点灯/消灯が可能です。通常時は短絡端子がついていますので、外して専用ケーブル（KCR-5M）を接続します。
リレーなどにより、短絡すると調光ボリュームで設定した光量となります。開放で調光Min状態（不点灯）となります。各Pinに極性はありません。外部ON/OFFコネクタでのON/OFFは、信号入力から定常発光状態になるまで、およそ500mSかかります。

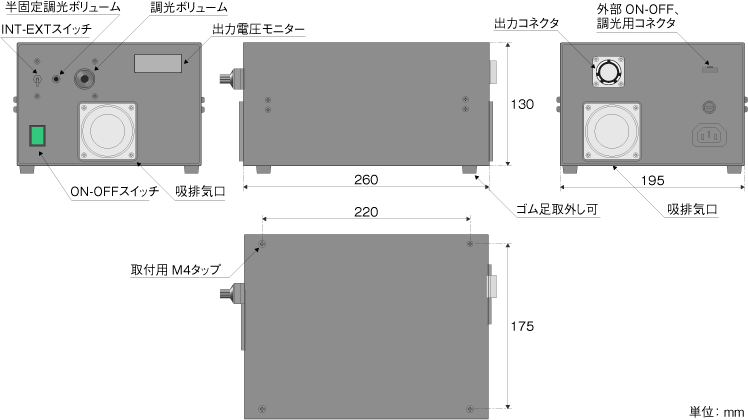

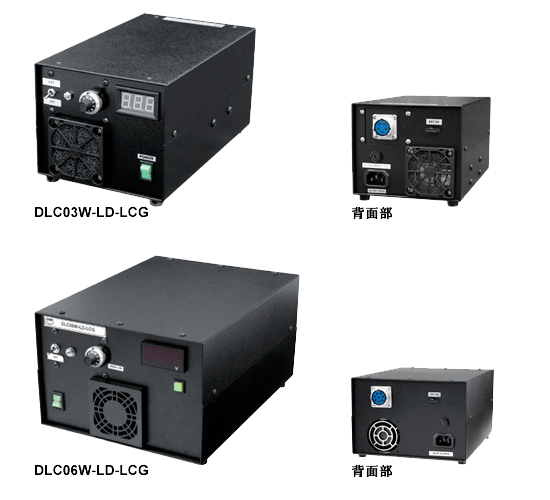

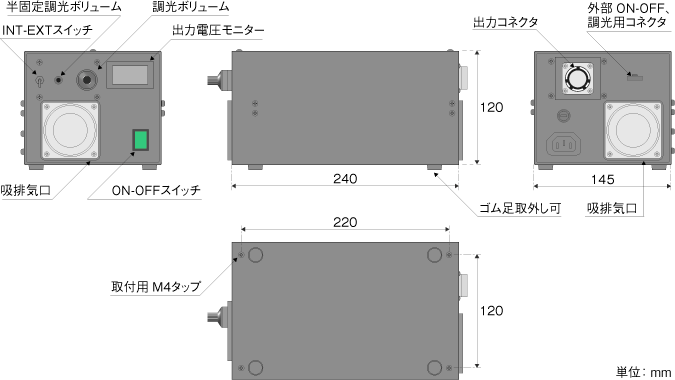

DLC03W-LD-LCG / DLC06W-LD-LCG（電圧可変型：大容量タイプ）
- ロック機構付10回転ボリュームによる調光機能。
- 電圧モニタ表示により出力電圧の確認が可能。
- 入力電圧は、AC100V～AC240Vまでのワールドワイドタイプ。
- 外部制御によるON/OFFとアナログ0～5V電圧調光制御。
- ケーブル長は、電源から照明本体まで10Mまで延長可能。
| 型 式 | DLC03W-LD-LCG | DLC06W-LD-LCG |
|---|---|---|
| タイプ | 電圧可変型 | |
| 入力電圧 | AC100V～240V 50/60Hz | |
| 出力電圧 | DC24V | |
| 出力電流 | 14A MAX | 27A MAX |
| 調 光 | 電圧可変 | |
| 調光範囲 | 0～100% | |
| 外部制御 | 有り アナログ：0～5V ON/OFF機能付 | |
| 点灯消灯応答速度 | 点灯：0.01秒 消灯：0.5秒 | |
| 重 量 | 2.7kg | 3.8kg |
※DLC10W-LD-LCG、DLC15W-LD-LCGについては、お問い合わせ下さい。
本体背面にある外部ON-OFF-調光コネクタを使用し、外部からの点灯-消灯または外部電圧調光をすることが可能です。専用ケーブル（KE-L5SE-3.5M）を接続し、下記の要領でご使用ください。
外部からON-OFFする場合はInt-Ext切替SWをExtにした状態で、専用の外部制御ケーブルの2-3オープンでLED点灯、ショートで消灯となります。
外部電圧調光をする場合は、Int-Ext SWをExtにした状態で、1と4番間をショートして、1，4-5間に（5＋、1，4-）0-5Vの電圧を印加することにより調光できます。5.5V以上印加しないように注意してください。
