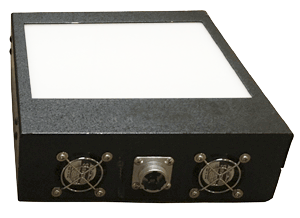

• チップLEDを高密度に配置した高輝度LED透過照明。
• 明るさは、輝度：50,000cd/㎡、照度：150,000Lux、均一性は、90%以上（9分割）。
• 色温度は、標準品が6500K仕様になります。
• 形状は、幅広ライン照明タイプと面照明タイプをラインナップ。

• 高輝度で高均一な面照
• 電源は、多機能型と電圧可変型を用意
• ファンを使用した強制空冷仕様
• 特注サイズや特殊形状も製作可能
• 80×80mmのLEDパネルを使用することによりお客様に合った発光面サイズの照明を提供
• 標準サイズ以外の発光面も製作可能
• 発光色は、標準色が6500Kの白で、他にG（緑）B（青）や電球色、高演色仕様（Ra95）の白も製作可能

用途

• バックライト照明として、ガラス製品や合成樹脂製品等の透明・半透明物体におけるピンホール・気泡・異物混入等の外観形状検査。
• LCDの検査工程、基板工程、光学特性検査工程、点灯検査工程の検査光源
• バックライトの光を利用したシルエットによる有無検査・形状検査・寸法検査
• 学フィルムやシートの検査
• カメラモジュール評価用検査

ワークに対する照明の当て方

発光部仕様

型式名

LP88-□□□□

□

発光面サイズ

LED発光色

標準：白（6500K）、受注色：緑、青、電球色、5000K、高演色仕様

外装材質

アルミ/アクリル材（拡散板）

冷却方法

強制空冷（ファン）

寿命

定格寿命30,000時間　※保証値ではありません

輝度

50,000cd/㎡以上

均一性

90%以上（9分割測定）

調光範囲

0～100%

動作温度範囲

0℃～40℃

動作湿度範囲

20～75%

保存温度範囲

-10℃～75℃

保存湿度範囲

20～75%
